Mae chwythwr Roots, pwmp llabed cylchdro dadleoliad positif, wedi bod yn gonglfaen cymwysiadau diwydiannol ers ei ddyfeisio yn y 19eg ganrif gan y brodyr Roots. Mae ei allu i ddarparu llif aer cyson, cyfaint uchel ar bwysau cymharol isel yn ei wneud yn anhepgor mewn diwydiannau fel trin dŵr gwastraff, cludo niwmatig, a phrosesu cemegol. Yn ganolog i berfformiad chwythwr Roots mae cywirdeb ei lafnau rotor, y mae'n rhaid eu cynhyrchu gyda goddefiannau manwl gywir i sicrhau effeithlonrwydd, gwydnwch, a cholli ynni lleiaf posibl. Mae dyfodiad systemau peiriannu Rheolaeth Rhifiadol Cyfrifiadurol (CNC), ynghyd â Rheolwyr Rhesymeg Rhaglenadwy (PLCs), wedi chwyldroi cynhyrchu'r cydrannau hanfodol hyn, gan alluogi lefelau digynsail o gywirdeb, awtomeiddio, a hyblygrwydd.

Mae'r erthygl hon yn archwilio ymchwil a datblygiad Peiriannu CNC systemau ar gyfer llafnau chwythwyr Roots, gyda ffocws penodol ar integreiddio PLCs i wella rheolaeth, awtomeiddio ac optimeiddio prosesau. Mae'n ymchwilio i esblygiad hanesyddol chwythwyr Roots, egwyddorion Peiriannu CNC, rôl PLCs mewn awtomeiddio diwydiannol, a'r heriau a'r arloesiadau penodol sy'n gysylltiedig â pheiriannu llafnau chwythwr Roots. Mae'r drafodaeth wedi'i seilio ar ddull gwyddonol, gan ymgorffori dadansoddiadau manwl, cymariaethau a mewnwelediadau technegol i ddarparu dealltwriaeth gynhwysfawr o'r maes rhyngddisgyblaethol hwn. Mae tablau wedi'u cynnwys i hwyluso cymariaethau o dechnolegau, metrigau perfformiad a chyfluniadau system.

Cyd-destun Hanesyddol Roots Blowers

Cafodd chwythwr Roots, a gafodd batent ym 1860 gan Philander a Francis Roots, ei gynllunio'n wreiddiol i awyru mwynglawdd. siaffts. Roedd ei ddyluniad syml ond cadarn, sy'n cynnwys dau rotor llabedog gwrth-gylchdroi o fewn casin, yn caniatáu dadleoli aer dibynadwy heb gywasgiad mewnol. Dros y degawdau, mae'r chwythwr Roots wedi dod o hyd i gymwysiadau mewn sectorau amrywiol, o bweru peiriannau hylosgi mewnol cynnar i brosesau diwydiannol modern. Mae effeithlonrwydd chwythwr Roots yn dibynnu'n fawr ar geometreg a gorffeniad wyneb ei rotorau, y mae'n rhaid iddynt leihau gollyngiadau rhwng y llabedogau a'r casin wrth gynnal uniondeb mecanyddol o dan gyflymderau cylchdro uchel.

Roedd dulliau gweithgynhyrchu cynnar ar gyfer llafnau chwythwr Roots yn dibynnu ar beiriannu â llaw a chastio, a oedd yn llafurddwys ac yn dueddol o anghysondebau. Nododd cyflwyno rheolaeth rifiadol (NC) yn y 1950au, ac yna CNC yn y 1970au, gam sylweddol ymlaen. Galluogodd y technolegau hyn reolaeth fanwl gywir dros lwybrau offer, gan leihau gwallau dynol a gwella ailadroddadwyedd. Fodd bynnag, roedd cymhlethdod geometreg llafnau chwythwr Roots—a oedd yn aml yn cynnwys proffiliau llabed anghylchol a goddefiannau tynn—yn peri heriau unigryw a oedd yn gofyn am systemau rheoli uwch. Gwellodd integreiddio PLCs i systemau CNC yn y 1980au awtomeiddio ymhellach, gan ganiatáu monitro amser real, canfod namau, a chydlynu swyddogaethau ategol yn ddi-dor.

Hanfodion Peiriannu CNC

Mae peiriannu CNC yn broses weithgynhyrchu tynnu sy'n defnyddio offer peiriant a reolir gan gyfrifiadur i dynnu deunydd o ddarn gwaith, gan ei siapio i'r ffurf a ddymunir. Mae'r broses yn dechrau gyda model digidol, a grëir fel arfer gan ddefnyddio meddalwedd Dylunio â Chymorth Cyfrifiadur (CAD), sy'n cael ei drawsnewid yn gyfarwyddiadau y gellir eu darllen gan beiriant trwy feddalwedd Gweithgynhyrchu â Chymorth Cyfrifiadur (CAM). Mae'r cyfarwyddiadau hyn, yn aml ar ffurf cod-G, yn pennu symudiadau echelinau'r peiriant, dewis offer, cyflymder y werthyd, a'r gyfradd bwydo.

Cydrannau System CNC

Mae system CNC nodweddiadol yn cynnwys sawl cydran allweddol, pob un yn cyfrannu at gywirdeb ac effeithlonrwydd y proses beiriannu:

• Cnewyllyn CNCY feddalwedd graidd sy'n dehongli cod-G, yn cynllunio llwybrau offer, ac yn cynhyrchu pwyntiau gosod ar gyfer symudiadau echelin. Mae'n sicrhau rheolaeth symudiad llyfn a chywir, gan ystyried cyfyngiadau cinematig a pharamedrau peiriannu.

• Rheolydd Rhesymeg Rhaglenadwy (PLC)Cyfrifiadur diwydiannol sy'n trin gweithrediadau rhesymegol, fel actifadu systemau oerydd, rheoli newidwyr offer, a monitro rhynggloi diogelwch. Mae PLCs yn cael eu rhaglennu gan ddefnyddio ieithoedd fel Ladder Logic, gan gadw at safonau fel IEC 61131-3.

• Rhyngwyneb PeiriantYn hwyluso cyfathrebu rhwng y system CNC a chymwysiadau allanol, gan gynnwys y rhyngwyneb defnyddiwr (UI) a systemau rheoli cynhyrchu.

• Rhyngwyneb FieldbusYn cysylltu'r system CNC â dyfeisiau ymylol, fel gyriannau, moduron a synwyryddion, gan sicrhau cyfnewid data pendant.

• Gyriannau a ModuronGweithredu'r symudiadau ffisegol a bennir gan gnewyllyn y CNC, gyda rheolyddion adborth ar gyfer safle, cyflymder a thorc.

• Rhyngwyneb Defnyddiwr Graffigol (GUI)Yn caniatáu i weithredwyr ffurfweddu, monitro a rheoli'r system CNC, gan arddangos data amser real a gwybodaeth ddiagnostig yn aml.

Peiriannu CNC ar gyfer Llafnau Chwythwr Gwreiddiau

Nodweddir llafnau chwythwr gwreiddiau, neu llabedau, gan geometregau cymhleth, anghylchol sy'n gofyn am beiriannu aml-echelin. Yn nodweddiadol, defnyddir peiriant melino CNC 3-echelin neu 5-echelin, yn dibynnu ar gymhlethdod dyluniad y llafn. Mae'r broses beiriannu yn cynnwys sawl cam:

1. GarwYn tynnu deunydd swmpus o'r darn gwaith, gan ddefnyddio offer cyfradd bwydo uchel i gyflawni siâp bron yn union.

2. Lled-orffenYn mireinio geometreg y llafn, gan wella ansawdd yr wyneb a chywirdeb dimensiynol.

3. GorffenYn cyflawni'r gorffeniad wyneb terfynol a'r goddefiannau, gan ddefnyddio werthydau cyflym ac offer mân yn aml.

4. ArolyguYn gwirio cywirdeb dimensiynol ac ansawdd arwyneb, gan ddefnyddio peiriannau mesur cyfesurynnau (CMMs) neu sganwyr laser.

Mae'r manylder sydd ei angen ar gyfer llafnau chwythwr Roots—yn aml o fewn ±0.01 mm—yn galw am systemau rheoli cadarn i leihau gwallau a achosir gan wisgo offer, ehangu thermol, neu ddirgryniadau. Mae PLCs yn chwarae rhan hanfodol wrth gydlynu'r prosesau hyn, gan sicrhau trawsnewidiadau di-dor rhwng camau peiriannu ac addasiadau amser real yn seiliedig ar adborth synwyryddion.

Rôl Rheolyddion Rhesymeg Rhaglenadwy mewn Systemau CNC

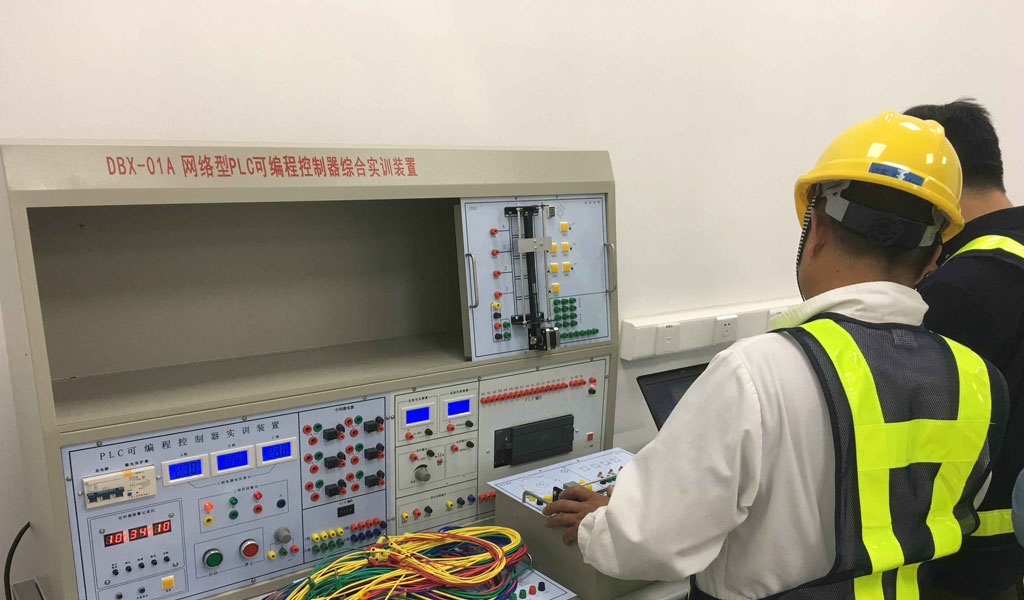

Mae PLCs yn gyfrifiaduron diwydiannol cadarn sydd wedi'u cynllunio i awtomeiddio prosesau electromecanyddol mewn amgylcheddau llym. Wedi'u cyflwyno ddiwedd y 1960au fel lle i systemau ras gyfnewid gwifrau caled, mae PLCs wedi esblygu i fod yn unedau rheoli soffistigedig sy'n gallu trin rhesymeg gymhleth, rheoli symudiadau a phrosesu data. Mewn systemau CNC, mae PLCs yn ategu cnewyllyn y CNC trwy reoli swyddogaethau ategol a sicrhau dibynadwyedd y system.

Pensaernïaeth a Rhaglennu PLC

Mae PLC yn cynnwys uned brosesu ganolog (CPU), cof, modiwlau mewnbwn/allbwn (I/O), a rhyngwynebau cyfathrebu. Mae'r CPU yn gweithredu rhaglen a ddiffiniwyd gan y defnyddiwr, wedi'i storio mewn cof anwadal, sy'n prosesu mewnbynnau o synwyryddion ac yn cynhyrchu allbynnau i weithredyddion. Mae rhaglennu PLC yn glynu wrth safon IEC 61131-3, sy'n diffinio pum iaith:

• Diagram Ysgol (LD)Yn dynwared rhesymeg ras gyfnewid, a ddefnyddir yn helaeth am ei symlrwydd gweledol.

• Diagram Bloc Swyddogaeth (FBD)Yn cynrychioli prosesau fel blociau cydgysylltiedig, sy'n ddelfrydol ar gyfer rhaglennu modiwlaidd.

• Testun Strwythuredig (ST)Iaith lefel uchel, seiliedig ar destun, tebyg i Pascal, sy'n addas ar gyfer algorithmau cymhleth.

• Rhestr Cyfarwyddiadau (IL)Iaith lefel isel, tebyg i gydosodiad ar gyfer rhaglenni cryno.

• Siart Swyddogaeth Dilyniannol (SFC)Yn trefnu prosesau yn gamau olynol, sy'n ddefnyddiol ar gyfer rheolaeth seiliedig ar gyflwr.

Mewn peiriannu CNC, Ladder Logic yw'r mwyaf cyffredin oherwydd ei gynrychiolaeth reddfol o gylchedau trydanol, gan ei gwneud yn hygyrch i beirianwyr sy'n gyfarwydd â systemau rheoli traddodiadol.

Swyddogaethau PLC mewn Peiriannu CNC

Mewn system CNC ar gyfer peiriannu llafnau chwythwr Roots, mae'r PLC yn cyflawni sawl swyddogaeth hanfodol:

• Rheolaeth AtegolYn rheoli tasgau nad ydynt yn symud, fel actifadu oerydd, newidiadau offer, a chlampio darn gwaith. Er enghraifft, gall y PLC actifadu pwmp oerydd pan fydd y werthyd yn cychwyn, yn seiliedig ar ddilyniant rhesymeg wedi'i ragdiffinio.

• Monitro DiogelwchYn canfod anomaleddau, fel gor-gerrynt mewn moduron neu draul gormodol ar offer, ac yn sbarduno stopiau neu larymau brys. Mae PLCs diogelwch yn ymgorffori cylchedau diangen i sicrhau gweithrediad diogel rhag methu.

• Integreiddio SynhwyrauYn prosesu signalau o amgodwyr, switshis agosrwydd, a synwyryddion tymheredd, gan ddarparu adborth amser real i gnewyllyn y CNC.

• Rhyngwynebu ag HMIYn hwyluso rhyngweithio gweithredwyr trwy Ryngwyneb Peiriant-Dyn (HMI), gan arddangos statws y system, negeseuon gwall, a pharamedrau peiriannu.

• Logio DataYn cofnodi data gweithredol, fel amseroedd cylchred a logiau gwallau, ar gyfer dadansoddi perfformiad a chynnal a chadw rhagfynegol.

Mae'r rhyngwyneb CNC-PLC, a weithredir yn aml fel cof a rennir, yn galluogi cyfnewid data cyflym, gan sicrhau cydlyniad tynn rhwng rheoli symudiad a swyddogaethau ategol. Mae'r integreiddio hwn yn arbennig o bwysig ar gyfer peiriannu llafnau chwythwr Roots, lle mae angen amseru manwl gywir i gydamseru symudiadau offer â llif oerydd neu newidiadau offer.

Heriau mewn Peiriannu Llafn Chwythwr Gwreiddiau

Mae peiriannu llafnau chwythwr Roots yn cyflwyno heriau unigryw oherwydd eu geometreg gymhleth, priodweddau deunydd, a gofynion perfformiad llym. Mae'r heriau hyn yn gofyn am systemau CNC uwch gydag integreiddio PLC cadarn.

Cymhlethdod Geometrig

Mae llafnau chwythwr gwreiddiau fel arfer yn cynnwys proffiliau llabedog, fel cromliniau mewnblyg neu gylchol, wedi'u cynllunio i leihau gollyngiadau aer ac optimeiddio effeithlonrwydd cyfeintiol. Mae'r siapiau anghylchol hyn angen peiriannu aml-echelin, sy'n aml yn cynnwys rheolaeth ar yr un pryd o echelinau X, Y, Z, a chylchdro (A a B). Rhaid i'r system CNC gynhyrchu llwybrau offer llyfn i osgoi anghysondebau arwyneb, a all beryglu perfformiad chwythwr. Mae PLCs yn cynorthwyo trwy gydlynu swyddogaethau ategol, fel addasiadau cyfeiriadedd offer, i gynnal cywirdeb peiriannu.

Priodweddau Deunydd

Mae llafnau chwythwr gwreiddiau fel arfer yn cael eu gwneud o ddeunyddiau fel haearn bwrw, dur di-staen, neu aloion alwminiwm, a ddewisir am eu cryfder, eu gwrthiant cyrydiad, a'u gallu i'w beiriannu. Fodd bynnag, mae'r deunyddiau hyn yn peri heriau:

• Cast Haearn: Tueddol o fod yn frau, gan olygu bod angen rheoli grymoedd torri yn ofalus i atal cracio.

• Dur Di-staenYn arddangos caledwch uchel, gan arwain at wisgo offer a chynhyrchu gwres.

• Aloi AlwminiwmYn agored i anffurfiad o dan rym torri gormodol, gan olygu bod angen rheoli cyfradd porthiant yn fanwl gywir.

Mae PLCs yn monitro paramedrau torri, fel cyflymder y werthyd a'r gyfradd bwydo, ac yn eu haddasu mewn amser real yn seiliedig ar adborth deunydd, gan sicrhau'r amodau peiriannu gorau posibl.

Goddefiannau a Gorffen Arwyneb

Mae effeithlonrwydd chwythwr Roots yn dibynnu ar gliriad lleiaf rhwng y rotorau a'r casin, gan fod angen goddefiannau o ±0.01 mm yn aml. Mae gorffeniad arwyneb yr un mor hanfodol, gan y gall garwedd gynyddu ffrithiant a lleihau effeithlonrwydd llif aer. Mae cyflawni'r manylebau hyn yn gofyn am offer manwl gywir, amodau peiriannu sefydlog, a rheolaeth ansawdd drylwyr. Mae PLCs yn cyfrannu trwy fonitro traul offer a sbarduno newidiadau offer pan gyrhaeddir trothwyon wedi'u diffinio ymlaen llaw, gan sicrhau ansawdd arwyneb cyson.

Effeithiau Thermol a Dirgryniadol

Mae peiriannu cyflym yn cynhyrchu gwres a dirgryniadau, a all achosi ehangu thermol neu sgwrsio, gan arwain at anghywirdebau dimensiynol. Mae PLCs yn integreiddio â synwyryddion thermol a monitorau dirgryniad i ganfod anomaleddau ac addasu paramedrau peiriannu, megis lleihau cyfraddau porthiant neu actifadu systemau oerydd, i liniaru'r effeithiau hyn.

Arloesiadau mewn Systemau CNC sy'n Seiliedig ar PLC ar gyfer Llafnau Chwythwr Roots

Mae datblygiadau diweddar mewn systemau CNC sy'n seiliedig ar PLC wedi mynd i'r afael â heriau peiriannu llafnau chwythwr Roots, gan wella cywirdeb, effeithlonrwydd ac awtomeiddio. Mae'r datblygiadau hyn yn cwmpasu caledwedd, meddalwedd ac integreiddio systemau.

Caledwedd PLC Uwch

Mae PLCs modern yn cynnig pŵer prosesu gwell, cof mwy, a chyfluniadau mewnbwn/allbwn modiwlaidd, gan alluogi tasgau rheoli cymhleth. Er enghraifft, mae'r Siemens S7-1500 PLC, a ddefnyddir yn gyffredin mewn systemau CNC, yn cefnogi protocolau cyfathrebu cyflym fel PROFINET, gan sicrhau cyfnewid data penderfynol gyda chnewyllyn y CNC. Mae PLCs modiwlaidd yn caniatáu i weithgynhyrchwyr addasu modiwlau mewnbwn/allbwn ar gyfer synwyryddion ac actuators penodol, megis synwyryddion pwysau ar gyfer systemau oerydd neu amgodwyr ar gyfer lleoli rotor.

Rheolaeth ac Adborth Amser Real

Mae rheolaeth amser real yn hanfodol ar gyfer peiriannu llafnau chwythwr Roots, lle gall oedi milieiliad arwain at wallau. Mae PLCs uwch yn ymgorffori systemau gweithredu amser real (RTOS) sy'n blaenoriaethu tasgau hanfodol, fel rhynggloi diogelwch a phrosesu synwyryddion. Mae dolenni adborth, a weithredir trwy PLCs, yn defnyddio data o amgodwyr a sganwyr laser i addasu llwybrau offer yn ddeinamig, gan wneud iawn am wisgo offer neu amrywiadau deunydd.

Integreiddio â Diwydiant 4.0

Mae cynnydd Diwydiant 4.0 wedi trawsnewid peiriannu CNC trwy integreiddio PLCs â llwyfannau Rhyngrwyd Pethau Diwydiannol (IIoT). Wrth gynhyrchu llafnau chwythwr Roots, mae PLCs yn casglu data ar baramedrau peiriannu, oes offer, a pherfformiad system, sy'n cael ei drosglwyddo i lwyfannau dadansoddeg sy'n seiliedig ar y cwmwl. Mae'r data hwn yn galluogi cynnal a chadw rhagfynegol, gan leihau amser segur trwy ragweld methiannau offer neu namau system. Er enghraifft, gall PLC ganfod cynnydd graddol yn nhorc y werthyd, gan nodi traul offer, a threfnu newid offer cyn i ansawdd gael ei beryglu.

Peiriannu Addasol

Mae peiriannu addasol, wedi'i alluogi gan PLCs, yn addasu paramedrau peiriannu mewn amser real yn seiliedig ar adborth synhwyrydd. Ar gyfer llafnau chwythwr Roots, gall peiriannu addasol optimeiddio cyflymder torri ar gyfer gwahanol ddefnyddiau neu wneud iawn am ehangu thermol. Er enghraifft, gall PLC leihau'r gyfradd bwydo pan fydd synhwyrydd tymheredd yn canfod gwres gormodol, gan atal anffurfiad y darn gwaith. Mae'r dull hwn yn gwella effeithlonrwydd ac yn ymestyn oes yr offeryn, gan leihau costau cynhyrchu.

Roboteg Gydweithredol

Mae integreiddio breichiau robotig â systemau CNC, a reolir gan PLCs, wedi symleiddio cynhyrchu llafnau chwythwr Roots. Mae robotiaid yn trin tasgau fel llwytho, dadlwytho ac archwilio darnau gwaith, gan leihau llafur llaw a gwella amseroedd cylchred. Mae PLC yn cydlynu symudiadau'r robot gyda'r peiriant CNC, gan sicrhau amseru manwl gywir. Er enghraifft, gall system CNC Mitsubishi M64 gyda PLC adeiledig reoli trinwr niwmatig ar gyfer trin darnau gwaith, fel y dangoswyd mewn ymchwil ar amsugno gwactod deallus. gosodiadau.

Dadansoddiad Cymharol o Systemau CNC ar gyfer Peiriannu Llafn Chwythwr Gwreiddiau

Er mwyn rhoi persbectif gwyddonol, mae'r tablau canlynol yn cymharu gwahanol systemau CNC a chyfluniadau PLC ar gyfer peiriannu llafnau chwythwr Roots, gan ganolbwyntio ar berfformiad, cost, ac addasrwydd cymwysiadau.

Tabl 1: Cymhariaeth o Systemau CNC ar gyfer Peiriannu Llafn Chwythwr Gwreiddiau

DadansoddiMae'r Siemens Sinumerik 840D yn ddelfrydol ar gyfer peiriannu llafnau chwythwr Roots manwl iawn oherwydd ei alluoedd 5-echel uwch ac integreiddio PLC cadarn. Mae'r Fanuc 31i yn cynnig cydbwysedd o berfformiad a chost, sy'n addas ar gyfer cynhyrchu ar raddfa fawr. Mae'r Mitsubishi M64 yn opsiwn cost-effeithiol ar gyfer llafnau cymhlethdod canolig, tra bod y Beckhoff TwinCAT CNC yn rhagori mewn cymwysiadau Diwydiant 4.0. Mae'r Haas VF-Series orau ar gyfer gweithgynhyrchwyr llai gyda dyluniadau llafnau symlach.

Tabl 2: Cymhariaeth o PLCs ar gyfer Peiriannu CNC

DadansoddiMae'r Siemens S7-1500 a'r Allen-Bradley ControlLogix yn addas ar gyfer systemau CNC cymhleth gyda gofynion I/O uchel ac integreiddio Diwydiant 4.0. Mae'r Mitsubishi FX5U yn cynnig ateb cost-effeithiol ar gyfer systemau llai, tra bod y Beckhoff CX2040 yn rhagori mewn cymwysiadau rheoli amser real ac IIoT. Mae'r Omron CP1L yn ddelfrydol ar gyfer peiriannu llafnau chwythwr Roots lefel mynediad neu ar raddfa fach.

Tabl 3: Metrigau Perfformiad ar gyfer Peiriannu Llafn Chwythwr Gwreiddiau

DadansoddiMae'r Siemens Sinumerik 840D yn cyflawni'r goddefiannau tynnaf a'r gorffeniad arwyneb gorau, gyda'r amser segur lleiaf posibl, gan ei wneud yn ddelfrydol ar gyfer llafnau chwythwr Roots pen uchel. Mae'r Beckhoff TwinCAT CNC yn cynnig perfformiad cymharol gydag integreiddio IIoT gwell. Mae'r Fanuc 31i a'r Mitsubishi M64 yn darparu perfformiad da ar gyfer cymwysiadau canol-ystod, tra bod y Haas VF-Series yn llai manwl gywir ond yn fwy fforddiadwy.

Astudiaethau Achos mewn Peiriannu CNC Seiliedig ar PLC o Lafnau Chwythwr Roots

Astudiaeth Achos 1: Siemens Sinumerik 840D gyda S7-1500 PLC

Gweithredodd gwneuthurwr chwythwyr blaenllaw yn Roots system CNC Siemens Sinumerik 840D gyda PLC S7-1500 i gynhyrchu llafnau chwythwyr dur di-staen ar gyfer gweithfeydd trin dŵr gwastraff. Defnyddiodd y system beiriant melino 5-echel i gyflawni goddefiannau o ±0.005 mm a garwedd arwyneb o 0.4 µm. Rheolodd y PLC lif oerydd, newidiadau offer, a rhynggloi diogelwch, tra bod PROFINET yn sicrhau cyfathrebu cyflym. Gostyngodd peiriannu addasol amser real, wedi'i yrru gan adborth PLC, amseroedd cylchred 15% ac estynnodd oes offer 20%. Caniataodd integreiddio dadansoddeg IIoT gynnal a chadw rhagfynegol, gan leihau amser segur 30%.

Astudiaeth Achos 2: Mitsubishi M64 gyda PLC Mewnol

Mabwysiadodd gwneuthurwr canolig ei faint system CNC Mitsubishi M64 gyda PLC adeiledig i beiriannu llafnau chwythwr Roots aloi alwminiwm ar gyfer systemau cludo niwmatig. Cyflawnodd y peiriant 3-echel, a reolir gan feddalwedd MELDAS, oddefiannau o ±0.015 mm. Cydlynodd y PLC drinnydd niwmatig ar gyfer llwytho darn gwaith, gan leihau llafur llaw 50%. Er bod y system yn gost-effeithiol, roedd ei chynhwysedd Mewnbwn/Allbwn cyfyngedig yn cyfyngu ar raddadwyedd ar gyfer dyluniadau llafnau cymhleth.

Astudiaeth Achos 3: CNC TwinCAT Beckhoff gyda PLC CX2040

Datblygodd sefydliad ymchwil brototeip o system CNC gan ddefnyddio CNC Beckhoff TwinCAT a PLC CX2040 i beiriannu llafnau chwythwr Roots haearn bwrw. Integreiddiodd y system robot melino 7-echel, a reolir gan PLC uniVAL TwinCAT Robotics, gan gyflawni goddefiannau o ±0.008 mm. Galluogodd rhyngwyneb EtherCAT y PLC reolaeth amser real o ginemateg y robot, tra bod cysylltedd IIoT yn hwyluso monitro o bell. Roedd hyblygrwydd y system yn caniatáu ailgyflunio cyflym ar gyfer geometregau llafnau gwahanol, gan ddangos ei photensial ar gyfer cynhyrchu swp bach.

Tueddiadau'r Dyfodol mewn Peiriannu CNC sy'n Seiliedig ar PLC

Mae dyfodol systemau CNC sy'n seiliedig ar PLC ar gyfer peiriannu llafnau chwythwr Roots yn cael ei lunio gan dechnolegau sy'n dod i'r amlwg a thueddiadau'r diwydiant. Mae datblygiadau allweddol yn cynnwys:

Deallusrwydd Artiffisial a Dysgu Peiriannau

Gall algorithmau AI ac ML, wedi'u hintegreiddio â PLCs, optimeiddio paramedrau peiriannu trwy ddadansoddi data hanesyddol a mewnbynnau synhwyrydd amser real. Er enghraifft, gallai PLC sy'n cael ei yrru gan AI ragweld cyflymderau torri gorau posibl ar gyfer gwahanol ddeunyddiau llafn, gan leihau amseroedd cylchred a gwella ansawdd yr arwyneb. Gall modelau ML hefyd ganfod anomaleddau, fel traul neu ddirgryniadau offer, gan wella cynnal a chadw rhagfynegol.

Gefeilliaid Digidol

Mae efeilliaid digidol—atgynhyrchiadau rhithwir o systemau CNC—yn galluogi efelychu ac optimeiddio amser real. Gall efeillydd digidol o system beiriannu llafnau chwythwr Roots, sy'n rhedeg ar PLC, ragweld canlyniadau peiriannu, nodi gwallau posibl, ac optimeiddio llwybrau offer cyn i gynhyrchu ffisegol ddechrau. Mae'r dechnoleg hon yn lleihau gwastraff ac yn gwella effeithlonrwydd.

Deunyddiau a Haenau Uwch

Mae defnyddio deunyddiau uwch, fel aloion titaniwm neu gyfansoddion ceramig, ar gyfer llafnau chwythwr Roots yn gofyn am systemau CNC gyda galluoedd rheoli gwell. Bydd angen i PLCs addasu i heriau peiriannu newydd, fel grymoedd torri uwch a llwythi thermol, trwy integreiddio synwyryddion uwch a dolenni adborth.

Cynaliadwyedd ac Effeithlonrwydd Ynni

Mae cynaliadwyedd yn flaenoriaeth gynyddol mewn gweithgynhyrchu. Gall systemau CNC sy'n seiliedig ar PLC optimeiddio'r defnydd o ynni trwy addasu cyflymder y werthyd, y defnydd o oerydd, ac amseroedd segur. Er enghraifft, gall PLC leihau pŵer i systemau ategol yn ystod cyfnodau nad ydynt yn beiriannu, gan ostwng ôl troed carbon cynhyrchu llafnau chwythwr Roots.

Safoni a Rhyngweithredu

Bydd mabwysiadu protocolau cyfathrebu safonol, fel OPC UA, yn gwella rhyngweithredadwyedd rhwng systemau CNC, PLCs, a systemau diwydiannol eraill. Mae'r safoni hwn yn hwyluso integreiddio di-dor â llwyfannau IIoT, gan alluogi gwneud penderfyniadau sy'n seiliedig ar ddata a chynhyrchu graddadwy.

Casgliad

Mae ymchwil a datblygu systemau peiriannu CNC sy'n seiliedig ar PLC ar gyfer llafnau chwythwyr Roots yn cynrychioli cydgyfeirio o beirianneg fecanyddol, systemau rheoli a thechnolegau digidol. Trwy integreiddio PLCs uwch â chnewyllyn CNC, gall gweithgynhyrchwyr gyflawni cywirdeb, awtomeiddio ac effeithlonrwydd heb eu hail wrth gynhyrchu llafnau chwythwyr cymhleth a pherfformiad uchel. Mae heriau cymhlethdod geometrig, priodweddau deunydd a goddefiannau llym yn cael eu mynd i'r afael â nhw trwy arloesiadau mewn rheolaeth amser real, peiriannu addasol ac integreiddio Diwydiant 4.0. Mae dadansoddiadau cymharol yn tynnu sylw at gryfderau a chyfaddawdau gwahanol systemau CNC a chyfluniadau PLC, gan arwain gweithgynhyrchwyr i ddewis yr ateb gorau posibl ar gyfer eu hanghenion.

Wrth i'r diwydiant symud tuag at AI, efeilliaid digidol, ac arferion cynaliadwy, bydd systemau CNC sy'n seiliedig ar PLC yn parhau i esblygu, gan yrru datblygiadau ym mherfformiad chwythwyr Roots ac effeithlonrwydd gweithgynhyrchu. Mae'r erthygl hon yn darparu sylfaen gynhwysfawr i ymchwilwyr, peirianwyr, a gweithwyr proffesiynol y diwydiant sy'n ceisio deall a datblygu'r maes hollbwysig hwn, gan gynnig cipolwg ar arferion cyfredol a phosibiliadau'r dyfodol.
