Mae craciau mewn metelau yn cynrychioli diffygion critigol a all beryglu uniondeb strwythurol, perfformiad mecanyddol, a hirhoedledd cydrannau metelaidd ar draws amrywiol ddiwydiannau, gan gynnwys awyrofod, modurol, adeiladu, a gweithgynhyrchu. Mae'r amherffeithrwydd hyn, yn amrywio o holltau microsgopig i doriadau macrosgopig, yn codi oherwydd rhyngweithio cymhleth o briodweddau deunydd, prosesau gweithgynhyrchu, amodau amgylcheddol, a straen cymhwysol. Mae deall y mathau, achosion, mecanweithiau, a nodweddion craciau mewn metelau yn hanfodol i beirianwyr, metelegwyr, a gwyddonwyr deunydd ddylunio cydrannau cadarn, gweithredu technegau arolygu effeithiol, a datblygu strategaethau ar gyfer lliniaru ac atal craciau. Mae'r erthygl hon yn darparu archwiliad cynhwysfawr o'r gwahanol fathau o graciau mewn metelau, eu mecanweithiau ffurfio, ffactorau dylanwadol, a goblygiadau ymarferol, wedi'i gefnogi gan dablau cymharol manwl.

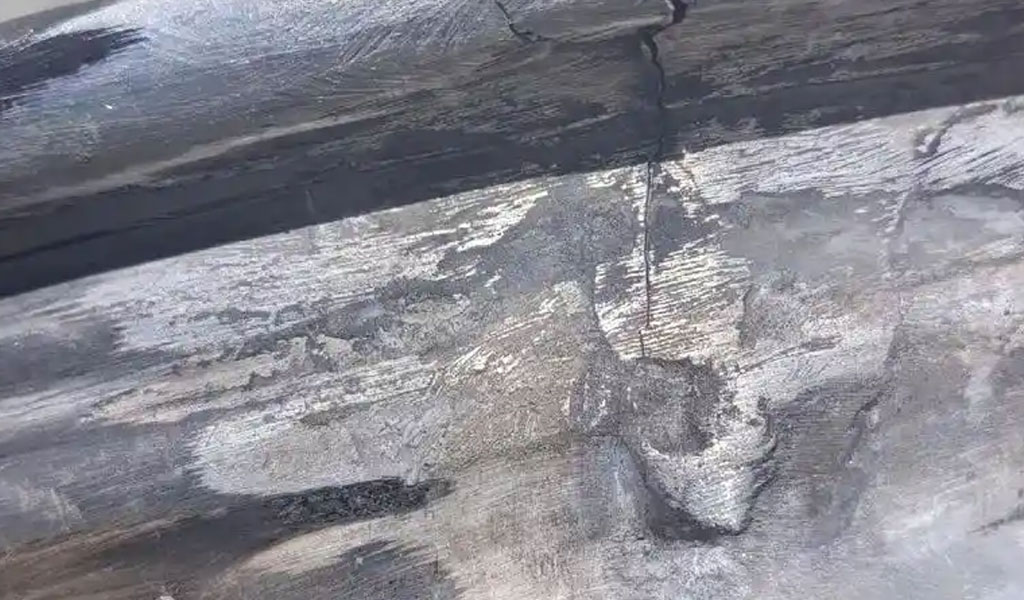

Cyflwyniad i Graciau mewn Metelau

Diffinnir crac mewn metel fel anghysondeb planar neu bron yn planar o fewn microstrwythur y deunydd, gan arwain at wahanu rhannol neu gyflawn o'r deunydd. Gall craciau gychwyn ar yr wyneb neu o fewn swmp y metel a lledaenu o dan ddylanwadau mecanyddol, thermol neu amgylcheddol. Yn aml cânt eu categoreiddio yn seiliedig ar eu tarddiad, morffoleg, ymddygiad lledaenu, a'r mecanweithiau sylfaenol sy'n gyrru eu ffurfiant. Mae astudiaeth craciau wedi'i gwreiddio mewn mecaneg toriadau, maes sy'n meintioli ymddygiad crac gan ddefnyddio paramedrau fel ffactor dwyster straen (K), dadleoliad agor blaen crac (CTOD), ac integral-J.

Mae craciau mewn metelau yn bryder sylweddol oherwydd gallant arwain at fethiannau trychinebus, fel y gwelwyd mewn digwyddiadau hanesyddol fel methiannau llong Liberty yn ystod yr Ail Ryfel Byd neu ddamwain Hedfan 243 Aloha Airlines ym 1988, lle chwaraeodd cracio blinder ran allweddol. Drwy ddosbarthu craciau yn systematig, gall ymchwilwyr a pheirianwyr ragweld eu hymddygiad yn well, asesu eu heffaith ar berfformiad deunyddiau, a datblygu strategaethau i wella gwydnwch deunyddiau.

Mae'r erthygl hon wedi'i strwythuro i ddarparu archwiliad manwl o'r prif fathau o graciau mewn metelau, gan gynnwys craciau blinder, craciau cyrydiad straen, craciau a achosir gan hydrogen, craciau cropian, ac eraill. Mae pob adran yn trafod y mecanweithiau, ffactorau dylanwadol, dulliau canfod, a strategaethau lliniaru, gyda thablau cymharol i amlygu gwahaniaethau allweddol.

Craciau Blinder

Diffiniad a Nodweddion

Mae craciau blinder ymhlith y mathau mwyaf cyffredin o graciau mewn metelau sy'n destun llwyth cylchol. Mae'r craciau hyn yn cychwyn ac yn lledaenu oherwydd cymwysiadau straen dro ar ôl tro, hyd yn oed pan fydd y lefelau straen islaw cryfder cynnyrch y deunydd. Mae cracio blinder yn broses sy'n ddibynnol ar amser a nodweddir gan dair cam: cychwyn, lledaenu, a thorri terfynol.

• CychwynMae craciau blinder fel arfer yn cychwyn mewn mannau crynodiad straen, megis amherffeithrwydd arwyneb, cynhwysiadau, rhiciau, neu amrywioldeb microstrwythurol. Er enghraifft, gall crafiad ar arwyneb metel neu gornel finiog mewn cydran weithredu fel codwr straen, gan hyrwyddo cnewyllynnu crac.

• PropagationUnwaith y bydd wedi cychwyn, mae'r crac yn tyfu'n raddol gyda phob cylch llwytho. Mae'r ffrynt crac yn symud ymlaen trwy'r deunydd, gan adael rhigiadau nodweddiadol yn weladwy o dan ficrosgop yn aml, a elwir yn rhigiadau blinder.

• Toriad TerfynolPan fydd y crac yn cyrraedd maint critigol, ni all yr arwynebedd trawsdoriadol sy'n weddill gynnal y llwyth a gymhwysir mwyach, gan arwain at fethiant sydyn.

Mecanweithiau Ffurfiant Craciau Blinder

Mae ffurfio craciau blinder yn cael ei lywodraethu gan groniad anffurfiad plastig ar flaen y crac. O dan lwyth cylchol, mae straen plastig lleol yn datblygu, gan arwain at ffurfio bandiau llithro parhaus (PSBs) o fewn strwythur crisial y metel. Mae'r bandiau hyn yn creu allwthiadau ac ymwthiadau microsgopig ar yr wyneb, sy'n gwasanaethu fel safleoedd cychwyn crac. Yna mae'r crac yn lluosogi trwy broses o dwf cynyddrannol, wedi'i yrru gan y ffactor dwyster straen ar flaen y crac, a ddisgrifir gan Gyfraith Paris:

[ \frac{da}{dN} = C ( \Delta K) ^m ]

lle mae (\frac{da}{dN}) yn gyfradd twf y crac fesul cylchred, (\DeltaK) yw'r ystod ffactor dwyster straen, ac mae (C) ac (m) yn gysonion deunydd.

Ffactorau Dylanwadol

Mae sawl ffactor yn dylanwadu ar gychwyniad a lledaeniad craciau blinder:

• Osgled StraenMae osgledau straen uwch yn cyflymu twf crac.

• Straen CymedrigMae straen cymedrig positif (tynnol) yn cynyddu cyfraddau twf craciau, tra gall straen cywasgol arafu twf.

• Priodweddau DeunyddMae metelau hydwyth, fel aloion alwminiwm, yn arddangos twf crac arafach o'i gymharu â metelau brau fel duroedd cryfder uchel.

• Gorffen wynebMae arwynebau wedi'u sgleinio yn lleihau'r tebygolrwydd o gychwyn craciau o'i gymharu ag arwynebau garw neu grafedig.

• Amodau AmgylcheddolGall amgylcheddau cyrydol, fel amlygiad i ddŵr halen, waethygu cracio blinder trwy flinder cyrydiad.

Canfod a Lliniaru

Canfyddir craciau blinder gan ddefnyddio dulliau profi nad ydynt yn ddinistriol (NDT), megis profion uwchsonig, archwilio gronynnau magnetig, a phrofi treiddiad llifyn. Mae strategaethau lliniaru yn cynnwys:

• Gwelliannau DylunioLleihau crynodiadau straen trwy geometregau llyfn ac osgoi corneli miniog.

• Dewis DeunyddDefnyddio aloion cryfder blinder uchel, fel titaniwm neu uwch-aloion sy'n seiliedig ar nicel.

• Triniaethau ArwynebCymhwyso plymio ergyd neu blymio sioc laser i ysgogi straen gweddilliol cywasgol, sy'n atal cychwyn craciau.

• Rheoli LlwythLleihau osgledau neu amleddau llwytho cylchol mewn cydrannau hanfodol.

Cracio Cyrydiad Straen (SCC)

Diffiniad a Nodweddion

Mae cracio cyrydiad straen (SCC) yn broses ddiraddio sy'n digwydd mewn metelau sensitif sy'n agored i amgylchedd cyrydol o dan straen tynnol parhaus. Yn wahanol i graciau blinder, sydd angen llwyth cylchol, gall SCC ddigwydd o dan lwythi statig. Nodweddir SCC gan ffurfio craciau brau sy'n ymledu trwy'r deunydd, yn aml ar hyd ffiniau graen (SCC rhyngronynnog) neu trwy'r graenau (SCC trawsronynnog).

Mecanweithiau SCC

Mae SCC yn deillio o ryngweithio synergaidd tri ffactor:

1. Straen TynnolGall hyn gael ei gymhwyso'n allanol (e.e., llwytho mecanyddol) neu ddeillio o straen gweddilliol (e.e., o weldio neu weithio oer).

2. Amgylchedd cyrydolMae amgylcheddau penodol, fel toddiannau clorid ar gyfer dur gwrthstaen neu amonia ar gyfer pres, yn hyrwyddo SCC.

3. Deunydd AtaliolMae rhai aloion, fel dur gwrthstaen austenitig neu aloion alwminiwm cryfder uchel, yn arbennig o dueddol o gael SCC.

Mae'r mecanwaith lledaenu crac mewn SCC yn cynnwys diddymiad anodig ar flaen y crac, lle mae'r metel yn cyrydu'n ffafriol, ynghyd ag agoriad crac mecanyddol oherwydd straen. Er enghraifft, mewn SCC dur di-staen a achosir gan glorid, mae'r haen ocsid amddiffynnol yn chwalu, gan amlygu'r metel i gyrydiad lleol, sy'n cyflymu twf crac.

Ffactorau Dylanwadol

• Cyfansoddiad AlloyMae aloion cryfder uchel gyda microstrwythurau penodol (e.e., duroedd martensitig) yn fwy agored i SCC.

• Amodau AmgylcheddolMae tymheredd, pH, a phresenoldeb ïonau penodol (e.e., cloridau, sylffidau) yn effeithio'n sylweddol ar dueddiad i gael SCC.

• Lefelau StraenMae straen tynnol uwch yn cyflymu twf crac, gyda ffactor dwyster straen trothwy ((K_{ISCC})) lle nad yw SCC yn digwydd.

• microstrwythurMae maint y grawn, dosbarthiad y cyfnod, a phresenoldeb gronynnau ail gyfnod yn dylanwadu ar ymddygiad SCC.

Canfod a Lliniaru

Canfyddir SCC gan ddefnyddio technegau NDT fel profion cerrynt troellog neu fonitro allyriadau acwstig. Mae strategaethau lliniaru yn cynnwys:

• Dewis DeunyddDewis aloion sydd â thuedd isel i SCC, fel duroedd gwrthstaen deuplex yn lle graddau austenitig mewn amgylcheddau clorid.

• Rheolaeth AmgylcheddolLleihau amlygiad i gyfryngau cyrydol drwy orchuddion, atalyddion, neu addasu amgylcheddol (e.e. gostwng tymheredd).

• Lleihau StraenAnelio i leddfu straen gweddilliol neu ddylunio cydrannau i leihau straen tynnol.

• Amddiffyn Cathodig: Cymhwyso potensial trydanol allanol i atal diddymiad anodig.

Cracio a Achosir gan Hydrogen (HIC)

Diffiniad a Nodweddion

Mae cracio a achosir gan hydrogen (HIC), a elwir hefyd yn gracio brau hydrogen, yn digwydd pan fydd hydrogen atomig yn tryledu i fetel, gan leihau ei hydwythedd a hyrwyddo toriad brau. Mae HIC yn arbennig o gyffredin mewn dur cryfder uchel ac aloion titaniwm sy'n agored i amgylcheddau cyfoethog o ran hydrogen, fel yn ystod weldio, electroplatio, neu wasanaeth mewn atmosfferau sy'n cynnwys hydrogen.

Mecanweithiau HIC

Mae atomau hydrogen, oherwydd eu maint bach, yn tryledu'n rhwydd i'r dellt metel, yn enwedig mewn diffygion dellt, ffiniau grawn, neu gynhwysiadau. Mae presenoldeb hydrogen yn arwain at sawl mecanwaith:

• Dad-gydlyniad wedi'i Wella Hydrogen (HEDE)Mae hydrogen yn lleihau cryfder cydlynol bondiau atomig, gan hyrwyddo toriad tebyg i hollti.

• Plastigrwydd Lleoledig wedi'i Wella gan Hydrogen (HELP)Mae hydrogen yn cynyddu anffurfiad plastig lleol, gan arwain at ffurfio microgwaglau a chychwyn craciau.

• Crynhoad PwysauMae atomau hydrogen yn ailgyfuno i ffurfio nwy hydrogen (H₂) o fewn gwagleoedd neu gynhwysiadau, gan greu pwysau mewnol sy'n sbarduno twf craciau.

Mae HIC fel arfer yn amlygu fel craciau mewnol sy'n gyfochrog â'r wyneb (e.e., mewn piblinellau) neu fel craciau sy'n torri arwyneb mewn cydrannau o dan straen tynnol.

Ffactorau Dylanwadol

• Ffynhonnell HydrogenMae ffynonellau cyffredin yn cynnwys weldio (lleithder mewn electrodau), adweithiau cyrydiad (e.e., mewn amgylcheddau nwy sur), neu or-amddiffyniad cathodig.

• Tueddfryd DeunyddiolMae dur cryfder uchel gyda chaledwch uwchlaw 350 HV yn arbennig o agored i niwed.

• Cyflwr StraenMae straen tynnol, boed yn gymhwysol neu'n weddilliol, yn gwaethygu HIC.

• microstrwythurMae microstrwythurau martensitig neu bainitig yn fwy agored i niwed na rhai fferitig neu berlitig.

Canfod a Lliniaru

Canfyddir HIC gan ddefnyddio profion uwchsonig neu brofion gollyngiadau fflwcs magnetig, yn enwedig mewn piblinellau. Mae strategaethau lliniaru yn cynnwys:

• Dewis DeunyddDefnyddio aloion sy'n isel eu sensitifrwydd i hydrogen, fel duroedd carbon isel neu aloion gydag atalyddion penodol.

• Rheoli ProsesauDefnyddio technegau weldio hydrogen isel (e.e., defnyddio electrodau hydrogen isel) neu driniaeth gwres ar ôl weldio i wasgaru hydrogen allan.

• Rheolaeth AmgylcheddolOsgoi amgylcheddau cyfoethog o hydrogen neu ddefnyddio atalyddion i leihau faint o hydrogen sy'n cael ei gymryd.

• Cotio a Platio: Rhoi rhwystrau trylediad ar waith i atal hydrogen rhag mynd i mewn.

Craciau Cropian

Diffiniad a Nodweddion

Mae craciau cropian yn ffurfio mewn metelau sy'n destun tymereddau a straen uchel parhaus, fel arfer uwchlaw 0.4 gwaith pwynt toddi'r deunydd (mewn Kelvin). Mae cropian yn broses anffurfio sy'n ddibynnol ar amser, ac mae craciau cropian yn datblygu o ganlyniad i ddifrod cronedig o dan lwyth hirfaith. Mae'r craciau hyn yn gyffredin mewn cymwysiadau tymheredd uchel, megis llafnau tyrbinau, tiwbiau boeleri, a chydrannau adweithyddion niwclear.

Mecanweithiau Ffurfiant Craciau Cropian

Mae cracio cropian yn digwydd trwy dair cam o anffurfiad cropian:

1. Ymgripiad Cynradd: Anffurfiad cychwynnol gyda chyfradd straen sy'n lleihau wrth i'r deunydd galedu trwy weithio.

2. Ymgripiad EilaiddAnffurfiad cyflwr cyson gyda chyfradd straen gyson, lle gall craciau cropian gychwyn ar ffiniau grawn neu fylchau.

3. Ymgripiad TrydyddolAnffurfiad cyflymach sy'n arwain at ledaeniad crac a methiant yn y pen draw.

Mae craciau cropian yn aml yn cychwyn ar ffiniau graen oherwydd mecanweithiau fel llithro ffiniau graen, trylediad gwagle (crop Nabarro-Herring neu Coble), neu gyfuno gwagleoedd. Gall y craciau fod yn rhyngronynnog neu'n drawsronynnog, yn dibynnu ar y deunydd a'r amodau.

Ffactorau Dylanwadol

• tymhereddMae tymereddau uwch yn cyflymu ffurfio cropian a chraciau.

• Lefelau StraenMae straen uwch yn lleihau'r amser i gychwyn craciau ac yn cynyddu cyfraddau twf craciau.

• Priodweddau DeunyddMae aloion sy'n gwrthsefyll cropian, fel superaloion sy'n seiliedig ar nicel, yn arddangos twf crac arafach.

• microstrwythurGall deunyddiau mân-graen wrthsefyll cropian yn well ar dymheredd is, tra bod deunyddiau bras-graen yn perfformio'n well ar dymheredd uwch.

• Yr amgylcheddGall amgylcheddau ocsideiddiol neu gyrydol gyflymu twf crac cropian trwy ddiraddio arwyneb.

Canfod a Lliniaru

Canfyddir craciau cropian gan ddefnyddio dulliau NDT tymheredd uchel, fel thermograffeg is-goch neu allyriadau acwstig. Mae strategaethau lliniaru yn cynnwys:

• Dewis DeunyddDefnyddio aloion sy'n gwrthsefyll cropian, fel aloion Inconel neu Haynes, ar gyfer cymwysiadau tymheredd uchel.

• Optimeiddio DylunioLleihau crynodiadau straen ac optimeiddio geometreg cydrannau i leihau anffurfiad cropian.

• Rheoli tymhereddCydrannau gweithredu islaw trothwyon tymheredd critigol.

• Haenau AmddiffynnolRhoi haenau rhwystr thermol i leihau dirywiad arwyneb.

Mathau Eraill o Graciau

Craciau Thermol

Mae craciau thermol, a elwir hefyd yn graciau gwirio gwres neu flinder thermol, yn deillio o straen thermol cylchol a achosir gan newidiadau tymheredd cyflym. Mae'r craciau hyn yn gyffredin mewn cydrannau fel mowldiau, mowldiau, neu lafnau tyrbin sy'n agored i gylchred thermol. Mae'r mecanwaith yn cynnwys ehangu a chrebachu thermol gwahaniaethol, sy'n cynhyrchu straen tynnol a chywasgol. Mae craciau thermol fel arfer yn cael eu cychwyn gan yr wyneb ac yn ymledu'n berpendicwlar i'r wyneb.

Diffodd Craciau

Mae craciau diffodd yn digwydd yn ystod oeri cyflym (diffodd) metelau, yn enwedig yn ystod prosesau trin gwres fel caledu. Mae'r oeri cyflym yn achosi graddiannau thermol uchel a straen trawsnewid (e.e., yn ystod trawsnewid martensitig mewn duroedd), gan arwain at ffurfio craciau. Mae craciau diffodd fel arfer yn frau ac yn drawsronynnog, gydag ymddangosiad "seren" nodweddiadol yn pelydru o bwynt canolog.

Craciau Amherffeithrwydd Weldio

Mae craciau sy'n gysylltiedig â weldio, fel craciau poeth a chraciau oer, yn codi oherwydd straen thermol a mecanyddol yn ystod y broses weldio. Mae craciau poeth yn ffurfio yn ystod solidiad weldio oherwydd straen crebachu a chyfnodau pwynt toddi isel, tra bod craciau oer (e.e. craciau weldio a achosir gan hydrogen) yn ffurfio ar ôl oeri oherwydd straen gweddilliol a brau hydrogen. Mae'r craciau hyn yn aml yn rhyngronynnog ac wedi'u lleoli yn y metel weldio neu'r parth yr effeithir arno gan wres (HAZ).

Craciau Blinder Cyrydiad

Mae craciau blinder cyrydiad yn digwydd pan fydd llwyth cylchol ac amgylchedd cyrydol yn gweithredu'n synergaidd i gyflymu twf craciau. Mae'r craciau hyn yn cyfuno nodweddion blinder a SCC, gyda cyrydiad ar flaen y crac yn lleihau oes blinder y deunydd. Maent yn gyffredin mewn strwythurau morol, piblinellau, a chydrannau awyrennau sy'n agored i gyfryngau cyrydol.

Dadansoddiad Cymharol o Fathau o Graciau

Er mwyn hwyluso dealltwriaeth glir o'r gwahaniaethau rhwng mathau o graciau, mae'r tablau canlynol yn darparu cymhariaeth fanwl yn seiliedig ar baramedrau allweddol.

Tabl 1: Nodweddion y Prif Fathau o Graciau

Tabl 2: Ffactorau Dylanwadol a Strategaethau Lliniaru

Goblygiadau Ymarferol ac Astudiaethau Achos

Diwydiant Awyrofod

Mewn awyrofod, mae craciau blinder yn bryder mawr oherwydd y llwyth cylchol a brofir gan gydrannau awyrennau, fel adenydd a glanio. offerTynnodd digwyddiad Hedfan 243 Aloha Airlines (1988) sylw at beryglon cracio blinder, lle'r oedd difrod aml-safle (MSD) yn arwain at fethiant trychinebus ffiwslawdd. Mae awyrennau modern yn defnyddio technegau NDT uwch a deunyddiau sy'n gwrthsefyll blinder fel aloion titaniwm i liniaru risgiau o'r fath.

Y Diwydiant Olew a Nwy

Mae cracio a achosir gan hydrogen yn broblem sylweddol mewn piblinellau sy'n cludo nwy sur (sy'n cynnwys H₂S). Gall HIC arwain at ollyngiadau neu rwygiadau mewn piblinellau, gan achosi difrod amgylcheddol ac economaidd. Mae defnyddio duroedd sy'n gwrthsefyll HIC a systemau amddiffyn cathodig wedi lleihau nifer yr achosion o HIC mewn piblinellau modern yn sylweddol.

Cynhyrchu Ynni

Mae craciau cropian yn gyffredin mewn cydrannau gorsafoedd pŵer, fel tiwbiau boeleri a llafnau tyrbinau, sy'n gweithredu ar dymheredd uchel. Mae datblygu uwch-aloion sy'n gwrthsefyll cropian a haenau rhwystr thermol wedi ymestyn oes gwasanaeth y cydrannau hyn, gan wella effeithlonrwydd a diogelwch y gweithfeydd.

Cymwysiadau Morol

Mae blinder cyrydiad a SCC yn hanfodol mewn amgylcheddau morol, lle mae cydrannau fel cyrff llongau a llwyfannau alltraeth yn agored i ddŵr y môr. Defnyddir dur gwrthstaen deuplex a systemau amddiffyn cathodig yn gyffredin i fynd i'r afael â'r problemau hyn, gan leihau costau cynnal a chadw ac ymestyn oes gwasanaeth.

Ymchwil Uwch a Chyfeiriadau'r Dyfodol

Mae datblygiadau diweddar mewn gwyddor deunyddiau a mecaneg toriadau wedi arwain at well dealltwriaeth a rheolaeth o graciau mewn metelau. Mae meysydd ymchwil allweddol yn cynnwys:

• Delweddu Cydraniad UchelMae technegau fel tomograffeg gyfrifiadurol pelydr-X (CT) a diffracsiwn ôl-wasgariad electronau (EBSD) yn caniatáu nodweddu morffoleg a lledaeniad craciau yn fanwl.

• Modelu CyfrifiadurolMae dadansoddiad elfennau meidraidd (FEA) ac efelychiadau deinameg moleciwlaidd yn rhoi cipolwg ar gychwyniad a thwf craciau ar lefelau atomig a macrosgopig.

• Deunyddiau SmartDatblygu metelau ac aloion hunan-iachâd gyda synwyryddion wedi'u hymgorffori i ganfod ac atgyweirio craciau'n annibynnol.

• Dysgu peiriantModelau rhagfynegol gan ddefnyddio dysgu peirianyddol i ragweld cychwyniad a lledaeniad craciau yn seiliedig ar ddata deunydd ac amgylcheddol.

Nod ymchwil yn y dyfodol yw datblygu deunyddiau sydd â gwell ymwrthedd i gracio, technegau NDT gwell ar gyfer monitro amser real, a phrosesau gweithgynhyrchu cynaliadwy i leihau diffygion sy'n achosi craciau.

Casgliad

Mae craciau mewn metelau yn her amlochrog sy'n gofyn am ddealltwriaeth ddofn o wyddoniaeth deunyddiau, mecaneg, a rhyngweithiadau amgylcheddol. Drwy gategoreiddio craciau i fathau fel blinder, cyrydiad straen, craciau a achosir gan hydrogen, a chraciau cropian, gall peirianwyr deilwra strategaethau canfod a lliniaru i gymwysiadau penodol. Mae'r tablau cymharol a ddarperir yn yr erthygl hon yn tynnu sylw at y nodweddion, y mecanweithiau a'r dulliau rheoli gwahanol ar gyfer pob math o grac, gan wasanaethu fel adnodd gwerthfawr i ymchwilwyr ac ymarferwyr. Wrth i ddiwydiannau barhau i wthio ffiniau perfformiad deunyddiau, bydd ymchwil ac arloesedd parhaus yn chwarae rhan hanfodol wrth leihau effaith craciau a sicrhau dibynadwyedd cydrannau metelaidd.

Datganiad Ailargraffu: Os nad oes cyfarwyddiadau arbennig, mae'r holl erthyglau ar y wefan hon yn wreiddiol. Nodwch y ffynhonnell ar gyfer ailargraffu: https: //www.cncmachiningptj.com/，thanks！

Mae PTJ® yn darparu ystod lawn o Custom Precision llestri peiriannu cnc gwasanaethau.ISO 9001: 2015 & AS-9100 ardystiedig. Cywirdeb cyflym 3, 4 a 5-echel Peiriannu CNC gwasanaethau gan gynnwys melino, troi at fanylebau cwsmeriaid, Yn gallu rhannau wedi'u peiriannu metel a phlastig gyda goddefgarwch +/- 0.005 mm. Mae'r gwasanaethau ychwanegol yn cynnwys CNC a llifanu confensiynol, drilio,castio marw,metel metel a stampio. Prototeipiau sy'n darparu, rhediadau cynhyrchu llawn, cefnogaeth dechnegol ac arolygiad llawn. Yn cadw'r modurol, awyrofod, llwydni a gosodiad, goleuadau dan arweiniad,ganolfan meddygol, beic, a defnyddiwr electroneg diwydiannau. Cyflwyno ar amser. Dywedwch ychydig wrthym am gyllideb eich prosiect a'r amser cyflawni disgwyliedig. Byddwn yn strategeiddio gyda chi i ddarparu'r gwasanaethau mwyaf cost-effeithiol i'ch helpu i gyrraedd eich targed, Croeso i Gysylltu â ni ( sales@pintejin.com ) yn uniongyrchol ar gyfer eich prosiect newydd.
